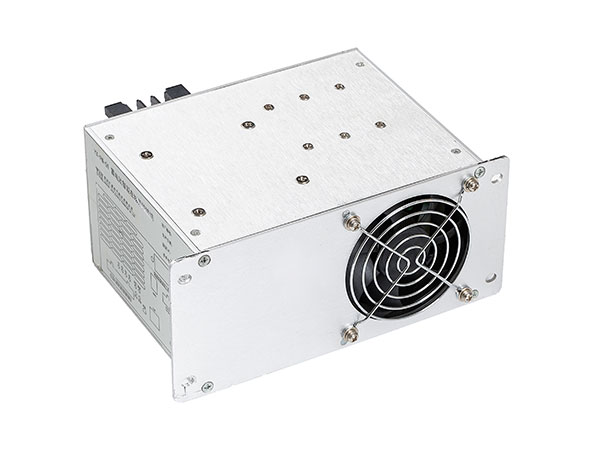

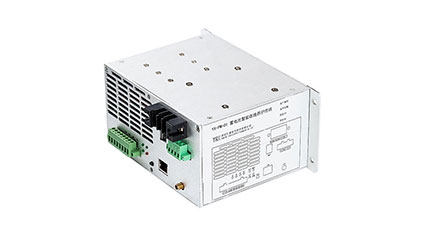

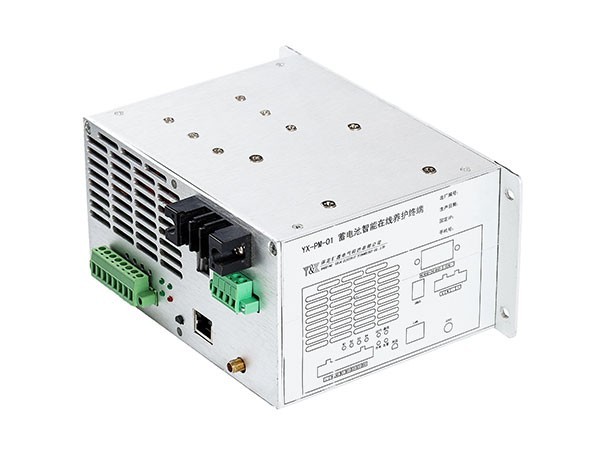

YX-PW-01 蓄電池智能在線養護終端是鈺鑫電氣經過數年潛心研究，根據蓄電池自身工作原理，結合鈺鑫蓄電池參數傳感器技術，經過多次試驗研制出的一種全新的蓄電池在線監測與養護裝置，該裝置集蓄電池監測、電池養護和核容放電功能為一體，全面監測蓄電池各個參數，并通過建立各種蓄電池監測模型，綜合分析判斷蓄電池的實時運行情況，結合遠程控制，全方位解決蓄電池使用過程中的痛點和難點，能夠有效延長蓄電池壽命，減少鉛酸蓄電池在回收利用中產生的環境污染和能源消耗，為蓄電池的運行維護開辟一條新路。
適用于銀行、電力、通信、軍事、航空、鐵路等行業，主要針對配電自動化應用場景，實現對環網柜、柱上開關蓄電池組的維護管理，同時也可適用于計算機網絡機房、高端IDC機房、銀行機房、電力配電室、應急電源系統、通信機房、通信基站、UPS機房、蓄電池組機房等場景，是實現蓄電池“狀態保養”、延長蓄電池壽命的的理想配件。
蓄電池產品品牌多，質量參差不齊；
蓄電池運行環境惡劣，造成蓄電池壽命縮短；
蓄電池運行電氣環境差，充放電質量不達標；
蓄電池運維工作量大，人員短缺；
核容放電工作耗時長，效率低。
◆小電流內阻測量技術，內阻精度高（1uΩ級）；給各分析模型提供準確數據和可靠依據；
◆電壓測量精度高（1mV級）；結合溢酸監測技術和連接片故障監測技術，全方位維護電池；
◆內阻綜合（預測失效）模型；準確判斷和提前一個月預測各電池的狀態；
◆浮充狀態下均衡技術，能夠有效延緩電池組運行壽命；
◆全面精確監測單體蓄電池和組電池的表征量，建立SOH等多個模型對數據進行分析，數據精確度高，可精確分析蓄電池組健康狀況，預估電池的健康狀態趨勢、使用壽命及剩余容量；
◆本系統經過板級EMC設計、器件EMC分析、系統級EMC分析和EMC綜合分析等多種電磁兼容優化措施，完全滿足電力環境要求；
| 參數名稱 | 單位 | 數值 | |
| 支持電池類型 | 閥控式鉛酸蓄電池 12V | ||
| ≤1000AH | |||
| 支持蓄電池組數量 | 組 | 1 | |
| 支持蓄電池數量 | 塊 | 6塊 | |
| 其它接口 | — | 市電監測接口x1 | |
| 電流傳感器接口x1 | |||
| 溫度傳感器接口x1 | |||
| 放電控制接觸器控制接口x1 | |||
| 電流傳感器 | 監測范圍 | A | -10A~+10A |
| 精度 | — | ±1% | |
| 溫度傳感器 | 監測范圍 | ℃ | -40~+100 |
| 精度 | ℃ | 0.5 | |
| 通訊接口 | — | 以太網接口(RJ45)x1 | |
| 無線GPRS通信接口x1 | |||
| 工作溫度范圍 | ℃ | -40～＋70 | |
| 工作濕度 | % | 0-95%RH | |
| 除硫脈沖與均衡充電輸出最大電壓 | V | 18V±0.3V | |
| 除硫脈沖輸出頻率范圍 | HZ | 500HZ-1000HZ動態可調 | |
| 除硫效率 | % | ≥20% | |
| 功率 | W | 最大功率50W、穩定工作20～30W、監測狀態10W | |
| 與后臺通信協議 | — | 符合Modbus規約規范 | |
| 主要功能要求 | 蓄電池在線監測 | — | 實現單體級蓄電池在線監測，包括：電池組端電壓、單體電壓、電流、電池溫度、市電通斷 |
| 蓄電池在線養護 | — | 支持蓄電池動態均衡充電與蓄電池諧振脈沖除硫復合工作 | |
| 支持功能的自動開啟與關閉 | |||
| 蓄電池遠程放電測試 | — | 通過蓄電池在線容量測試模塊可支持蓄電池遠程放電測試控制 | |
| 支持依照后臺下達的放電參數自主控制放電終止 | |||
| 報警功能 | 發現劣化單體電池 | — | 能報警 |
| 發現電池連接異常 | — | 能報警 | |
| 市電斷電 | — | 能報警 | |
| 蓄電池放電 | — | 能報警 | |
| 蓄電池過放電 | — | 能報警 | |
| 蓄電池過充 | — | 能報警 | |
| 蓄電池溫度偏高、偏低 | — | 能報警 | |
| 蓄電池溫度超過極限值 | — | 能報警 | |
| 主動放電測試開始 | — | 能報警 | |
| 放電結束 | — | 能報警 | |
| 蓄電池支撐時間低于閥值 | — | 能報警 | |
| 輸入 | V | DC22~58V | |
| 輸出 | V | DC22~58V | |
| 最大功率 | W | 150 | |
| 放電負載 | 電子負載 | ||
| 散熱方式 | 機殼+風扇 | ||
| 放電電流 | A | 0-3A線性可調 | |
| 恒流放電 | — | 具備 | |
| 控制接口 | GPRS接口與LAN接口 | ||
| 云服務 | — | 可提供公網云服務支持 | |

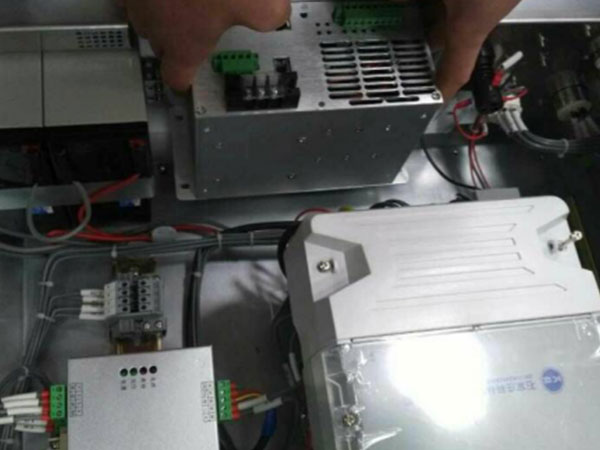

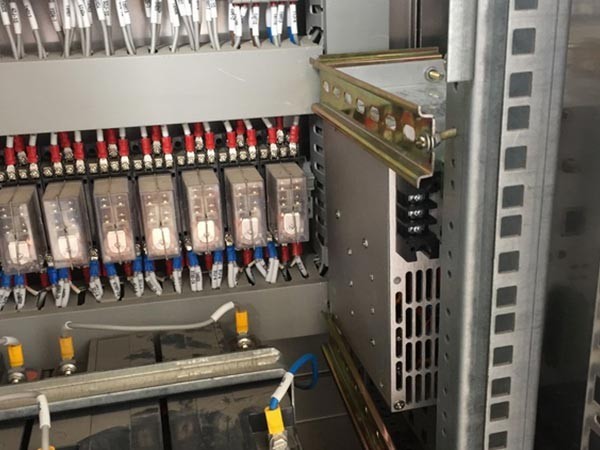

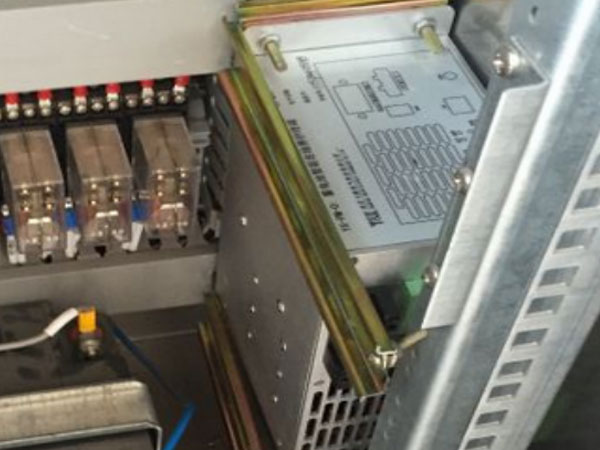

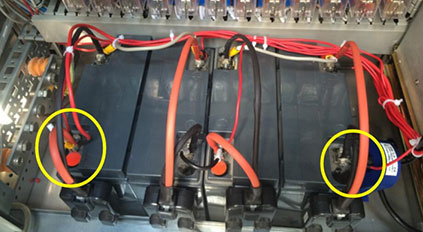

系統安裝前，對測試站點進行了放電核容作業，并對電池的各個參數進行了測量和記錄，系統安裝并穩定運行一段時間后，對這些站點的電池再次進行了放電核容，通過數據監測和對比情況可看出，系統安裝后，電池養護效果明顯，電池除硫、均衡和活化等措施使電池容量、電壓差等得到了明顯改善。
1、以核容放電容量值為對比依據，除硫、活化前后效果對比如圖5-1：
圖5-1 除硫、活化前后效果對比

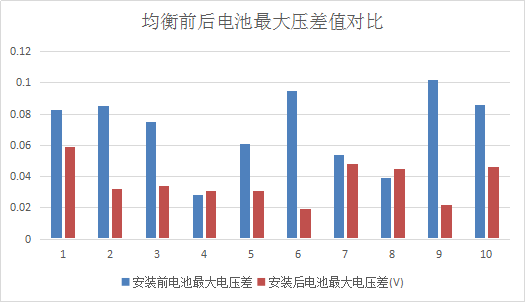

2、以電池組 電壓差最大值為對比依據，均衡前后效果對比如圖 5-2：
圖5-2 均衡前后電池最大壓差值對比
