一、方案背景

本方案針對北京前進變電站，蓄電池維護量大，蓄電池維護工作不到位、電池狀態監測難、電池故障發現難、不能及時有效處理故障等問題，專門開發研究的一套集中監控管理的變電站蓄電池在線監控系統，它可通過web瀏覽的方式實時查看所有蓄電池的浮充電壓、電流、內阻和溫度，并具備SOH管理、均衡管理等多種管理手段，實現對變電站蓄電池進行24小時智能維護保障管理，避免運行人員現場檢測的繁瑣性，又能提升變電站電源系統的供電質量及安全可靠。

二、客戶需求

1、針對北京前進變電站，2組206只2V蓄電池，在線監測蓄電池電壓、內阻、溫度、總電壓和充放電電流。

2、及時預測蓄電池的監控狀態，發現落后電池并進行在線活化。

3、監控設備應具備觸摸顯示屏，通過web瀏覽的方式實時查看所有數據和告警信息。

三、組網方案

變電站蓄電池監控系統由蓄電池智能參數傳感器+組電壓電流監測裝置+蓄電池在線監測裝置+蓄電池活化單元四部分組成。針對前進變電站項目集成商，提出的需求和我們確定的組網方案：

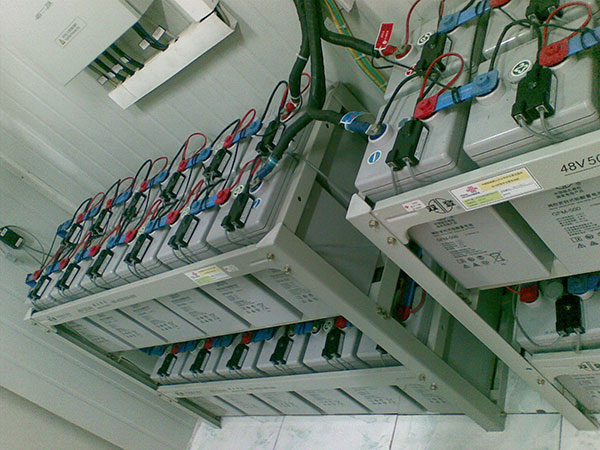

（1）2組206只2V蓄電池采用鈺鑫電氣生產的YX-S021蓄電池智能參數傳感器，在線監測每只單體蓄電池的電壓、內阻和極柱溫度；

（2）總電壓電流采用鈺鑫電氣生產的YX-YLM電壓電流測量裝置，在線監測每組蓄電池組電壓和充放電電流；

（3）管理設備采用鈺鑫電氣生產YX-M05蓄電池在線監測裝置，測量數據可實時顯示，也可傳送到后臺數據庫進行存儲、分析和處理，顯示蓄電池的特性曲線和條形圖，對故障蓄電池進行及時報警。

（4）活化除硫設備采用鈺鑫電氣生產YX-H01蓄電池活化除硫單元，可激化蓄電池極板失效的活性物質促使蓄電池活化，提升落后電池的容量，達到延長蓄電池使用壽命的功能。

保定鈺鑫電氣科技有限公司專注蓄電池監測類產品的質量和研發，通過與華北電力大學、河北大學等科研院所的合作，專注產品的質量、拓寬產品應用范圍，研發出適合不同領域、不同環境的蓄電池在線監測系統，從而滿足用戶的個性化定制需求。如果貴公司想定制蓄電池監測接入方案，歡迎點擊客服或電話咨詢。
