一、方案背景

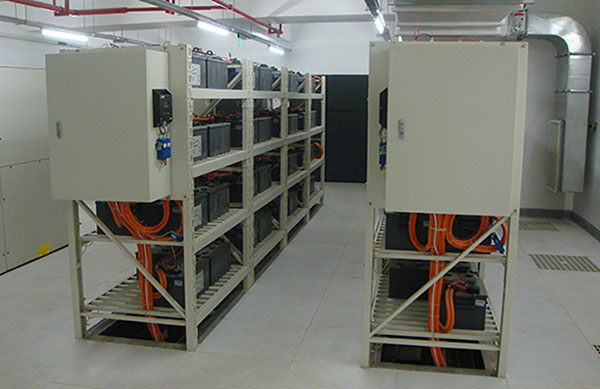

針對深圳某電力公司，蓄電池維護量大，蓄電池維護工作不到位、電池狀態監測難、電池故障發現難、不能及時有效處理故障等問題。保定鈺鑫電氣專門研發出一套用于在線監測管理的蓄電池監控系統，系統在線采集蓄電池的電壓、溫度、內阻、組電壓和充放電電流，實現蓄電池被動均衡功能，提前預估蓄電池的監控狀態，及時發現落后電池并進行預警，節約蓄電池維護成本，延長電池使用壽命。

二、客戶需求

1、針對電力系統2組208只2V蓄電池，實現在線監測蓄電池電壓、內阻、溫度、總電壓和充放電電流。

2、要求分布式采集蓄電池的內阻，實現蓄電池均衡管理功能。

3、提前預估蓄電池的監控狀態，及時發現落后電池并預警。

4、測量數據要求接入到用戶現有的蓄電池在線監控系統中。

三、方案詳細描述

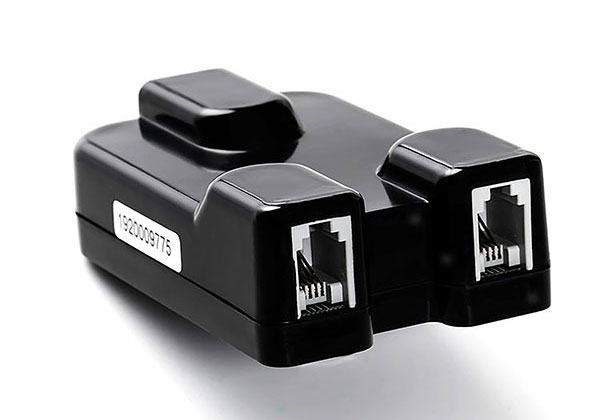

1、單體蓄電池智能參數傳感器

每塊蓄電池單獨配一個蓄電池參數傳感器，以雙面膠、粘扣與扎帶固定于蓄電池表面或蓄電池架上。每個蓄電池參數傳感器可獨立采集蓄電池的電壓、內阻、極柱溫度，其中溫度傳感器安裝于測試線的負極冷壓端子處。模塊直接采用SBUS通訊電路，級聯方式連接。

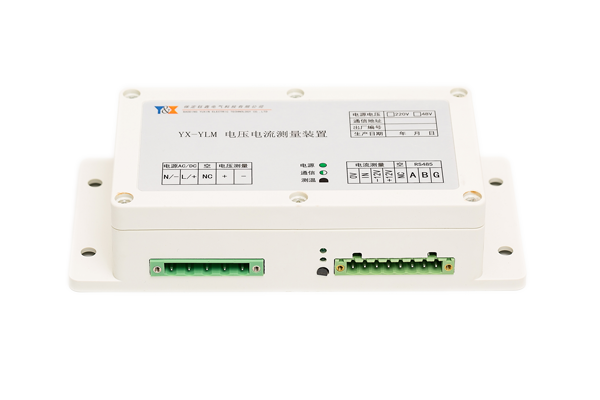

2、電池串電流、電壓采集裝置

每串蓄電池配備一個電壓電流采集裝置，可以采集單串蓄電池組的總電壓和電流。

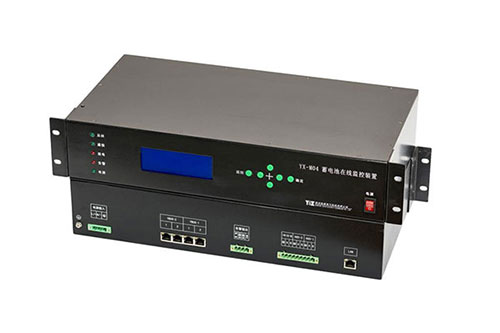

3、集中器

集中器相當于帶本地顯示和存儲功能的小型電腦，可以對蓄電池組進行日常的數據采集和簡單的告警判別，可以接收電壓、電流測量裝置傳過來的信息，蓄電池監測單元直接通訊，具有TCP/IP網絡通訊接口。

保定鈺鑫電氣科技有限公司專注蓄電池監測類產品的質量和研發，通過與華北電力大學、河北大學等科研院所的合作，專注產品的質量、拓寬產品應用范圍，研發出適合不同領域、不同環境的蓄電池在線監測系統，從而滿足用戶的個性化定制需求。如果貴公司想定制蓄電池監測接入方案，歡迎點擊客服或電話咨詢。
