一、方案概況

近年來由于閥控式密封鉛酸蓄電池被廣泛使用，國內生產VRLA的廠家越來越多，生產規模與技術水平參差不齊，問題不少，90年代初國內使用的VRLA電池出現了很多以前未遇到的新問題。花費成千上萬建立的后備電源系統，由于電池的狀態不確定性，造成系統癱瘓、重要數據丟失，其后果是不堪設想的，其損失之巨大，遠遠不是用幾萬元錢能彌補的。

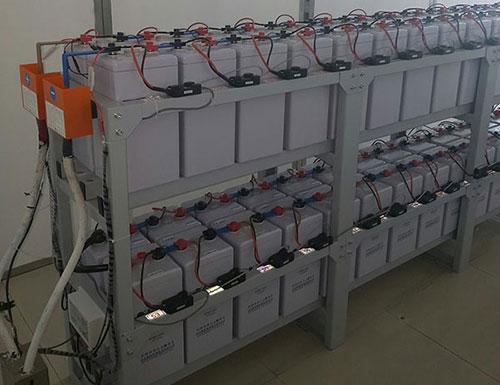

為此鈺鑫電氣針對蓄電池的運行機理以及失效模式開發出了世界上體積小同時各種功能高度集成的蓄電池智能參數傳感器，能夠準確測量單體蓄電池的內阻、溫度以及電壓等參數，通過串口通訊協議對其進行操作，實現對蓄電池的連續監控。由其組成的通信基站蓄電池監控系統可以實時監測蓄電池的運行狀況，報告落后和失效電池，即可本地監控，也可通過計算機網絡提供現場運行數據，實現集中監控管理。

二、客戶需求

1、針對通信基站現有2組48只2V蓄電池，實現在線采集蓄電池的單體電壓、單體溫度、單體內阻、蓄電池組總電壓、蓄電池組充放電電流和浮充電流。

2、預測蓄電池的監控狀態，及時發現落后電池并預警。

3、均衡管理，實現對落后蓄電池的在線維護。

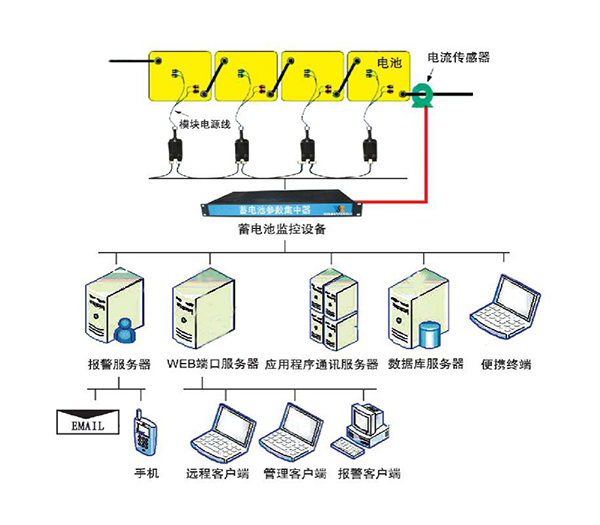

三、方案連接圖

四、組網方案

鈺鑫蓄電池在線監測方案是一個完整的解決方案，包括一系列組件，能夠簡單快速的安裝，該方案包括以下組件：

（1）單體蓄電池參數傳感器

單體蓄電池參數傳感器可以測量單個VRLA電池或富液式電池的電壓，溫度和內阻， 通過專屬總線S-BUS 傳送給數據記錄器參數集中器。

（2）總電壓電流模塊

總電壓電流模塊檢測電池組的充電、放電、浮充狀態。

（3）485通信轉換器

該模塊將S-BUS協議轉換成標準的串行輸出協議。

（4）蓄電池在線監控裝置

蓄電池在線監控裝置帶有Ethernet接口的數據記錄裝置，用來記錄每一個Sentinel的趨勢和報警。

（5）蓄電池后臺監控軟件

蓄電池后臺監控軟件和參數集中器配合使用的可視化軟件，用于圖形化顯示各種數據，報警以及生成各種報告、報表。

保定鈺鑫電氣科技有限公司專注蓄電池監測類產品的質量和研發，通過與華北電力大學、河北大學等科研院所的合作，專注產品的質量、拓寬產品應用范圍，研發出適合不同領域、不同環境的蓄電池在線監測系統，從而滿足用戶的個性化定制需求。如果貴公司想定制蓄電池監測接入方案，歡迎點擊客服或電話咨詢。
