UPS后備電源系統是動力之源，在供電系統中發揮著不可替代的作用，具有無可比擬的重要基礎作用。UPS后備電源系統的安全可靠是保證地鐵UPS系統服務器運行、通信、控制、照明等裝置正常運行的重要條件，這其中蓄電池作為動力系統的后備保障，無疑是UPS后備電源系統的最后一道保險。但目前廣泛應用的閥控式密封鉛酸蓄電池是卻UPS后備電源系統中故障發生率居高不下的一個環節， 尤其在運行4～5年之后，由于個別落后電池的出現，導致了許多事故頻頻發生。
鈺鑫電氣基于蓄電池智能參數傳感器設計研發出一套適用于UPS機房蓄電池監控系統的解決方案，針對地鐵UPS系統客戶蓄電池維護量大，站點分散、蓄電池維護工作不到位、電池狀態監測難、電池故障發現難、不能及時有效處理故障等問題，在線采集每節單體電池的電壓，在線測試蓄電池內阻及其變化趨勢，自動記錄放電過程中蓄電池的狀態信息，并通過蓄電池智能參數傳感器對電池進行有效的在線均衡維護，提高蓄電池運行壽命。系統更具有遠程網絡通訊功能，可實現遙測、遙信、遙控功能，可通過遠程服務器經以太網對地鐵UPS各站點機房電池室的蓄電池組在線管理系統現場設備進行實時監控與數據管理。
1、針對現場單串16塊12V蓄電池，實現在線采集蓄電池電壓、內阻、溫度、總電壓和總電流。
2、要求分布式采集蓄電池的內阻，實現蓄電池均衡管理功能。
3、管理設備要求負責采集控制命令的發放，數據的存儲，定值設置的承載。
4、實現集IP地址設置功能，本地查看功能，故障診斷功能，告警功能于一體。

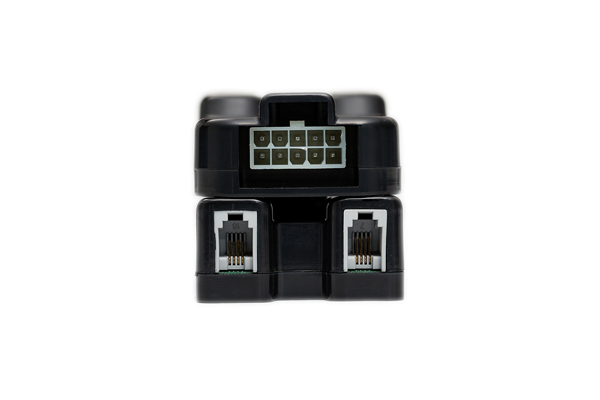

每兩塊蓄電池配一個二合一蓄電池智能參數傳感器，以雙面膠、粘扣與扎帶固定于蓄電池表面或蓄電池架上。每個蓄電池參數傳感器可獨立采集蓄電池的電壓、內阻、極柱溫度，其中溫度傳感器安裝于測試線的負極冷壓端子處。模塊直接采用SBUS通訊電路，級聯方式連接。
每串蓄電池配備一個電壓電流采集裝置，可以采集單串蓄電池組的總電壓和電流。
蓄電池集中監控裝置相當于帶本地顯示和存儲功能的小型電腦，可以對蓄電池組進行日常的數據采集和簡單的告警判別，可以接收電壓、電流測量裝置傳過來的信息，蓄電池監測單元直接通訊，具有TCP/IP網絡通訊接口接口。
保定鈺鑫電氣科技有限公司專注蓄電池監測類產品的質量和研發，通過與華北電力大學、河北大學等科研院所的合作，專注產品的質量、拓寬產品應用范圍，研發出適合不同領域、不同環境的蓄電池在線監測系統，從而滿足用戶的個性化定制需求。如果貴公司想定制蓄電池監測接入方案，歡迎點擊客服或電話咨詢。
