一、方案背景

市面上閥控式鉛酸蓄電池在長期運行中，普遍存在著極板短路、連接條腐蝕、浮充電壓不均衡等的問題，如果不能在蓄電池處于落后時期，及時發現并更換落后蓄電池，就會造成大面積的閥控式鉛酸蓄電池失效，引起不必要的成本損失。為了降低失效蓄電池對整組蓄電池的影響，減少在后備系統的大量成本投入，避免造成后備系統的大面積癱瘓。鈺鑫電氣專門為遼寧某變電站，研發生產出一套可以在線采集蓄電池的電壓、溫度、內阻、總電壓和總電流，實現對蓄電池的集中化管理的變電站蓄電池監測系統。

二、客戶需求

1、針對現有變電站中，4組總計432只12V蓄電池，實現在線采集蓄電池電壓、內阻、溫度、總電壓和總電流。

2、蓄電池內阻用單體蓄電池模塊采集的方式，實現蓄電池均衡管理功能。

3、后臺系統要求可以通過局域網web瀏覽器方式在線查看數據，實現統一管理。

4、并可以自由設置告警閾值、發送蓄電池告警信息等功能。

三、方案詳細描述

1、蓄電池參數傳感器

每只蓄電池都配有一只蓄電池參數傳感器，蓄電池參數傳感器工作電源從蓄電池正負極引出，根據蓄電池電壓等級選擇相應的傳感器模塊，蓄電池電壓等級為12V的選擇型號為YX-S121型號的傳感器，電源線紅色為接正極，黑色接負極。

連接方式：插接的方式。

安裝方式：粘貼在蓄電池體表。

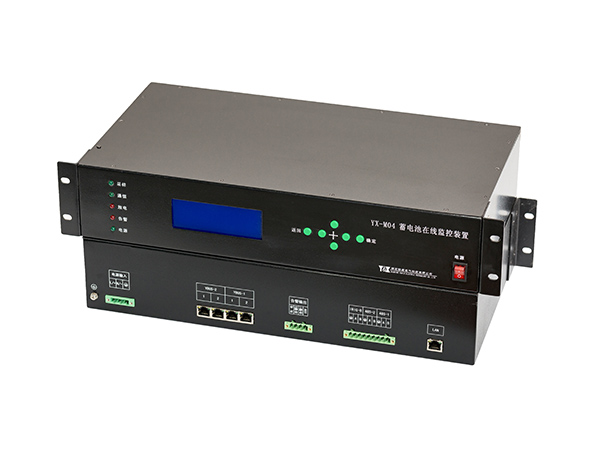

2、蓄電池參數集中器

蓄電池參數集中器電源為交流220V供電，標準的2U機箱，建議安裝在屏體內部，支持和上位計算機點對點的IP連接。

安裝方式：蓄電池架固定或者二次設備室屏體內固定。

3、組電壓電流測量裝置

每串蓄電池采用一個組電壓電流采集裝置，采集電池串的電壓和電池串的電流。電流采集采用標準的霍爾傳感器，測量電池串的充放電電流。電壓電流采集裝置對外485接口通訊,接入蓄電池參數集中器。

安裝方式：固定在蓄電池串聯的電流線上

4、后臺系統

我方可以提供與參數傳感器通訊的Linux系統WEB發布的后臺軟件，通過IP地址登錄網頁可以隨時查看蓄電池的狀態信息，判讀蓄電池的健康狀態，自動記錄數據結果，在超出設定的定值時報警。

保定鈺鑫電氣科技有限公司專注蓄電池監測類產品的質量和研發，通過與華北電力大學、河北大學等科研院所的合作，專注產品的質量、拓寬產品應用范圍，研發出適合不同領域、不同環境的蓄電池在線監測系統，從而滿足用戶的個性化定制需求。如果貴公司想定制蓄電池監測接入方案，歡迎點擊客服或電話咨詢。
