一、方案背景

隨著電力行業的發展，閥控式密封鉛酸蓄電池作為保證UPS電源正常供電的重要組件，普遍存在蓄電池容量下降過快，使用壽命短，掉站等事故頻頻發生。從閥控式密封鉛酸蓄電池的結構、性能和使用情況等綜合因素來看，閥控式密封鉛酸蓄電池在正常情況下使用1～4年后，其容量下降應不會這么快，造成閥控式密封鉛酸蓄電池容量下降過快、使用壽命縮短的主要原因，在于其閥控式密封鉛酸蓄電池使用環境以及維護監控不到位有關。

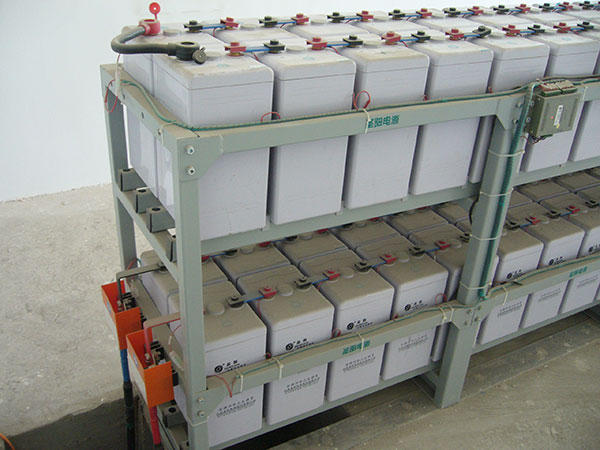

鈺鑫電氣專門針對UPS電源系統，設計研發出一套適用于UPS蓄電池的在線監測管理系統，本蓄電池在線監測系統為UPS電源系統專用，在線采集每節單體電池的電壓、內阻及其變化趨勢，自動記錄放電過程中蓄電池的狀態信息，并通過蓄電池參數傳感器對蓄電池進行有效的在線均衡維護，提高蓄電池的使用壽命。

二、客戶需求

1、針對現場4組160塊12V蓄電池，實現在線采集蓄電池電壓、內阻、溫度、總電壓和充放電電流。

2、要求分布式采集蓄電池的內阻，實現蓄電池均衡管理功能。

3、預測蓄電池的監控狀態，及時發現落后電池并預警。

4、接入到后臺系統，實現集IP地址設置功能，本地查看功能，故障診斷功能，告警功能于一體。

三、方案詳細描述

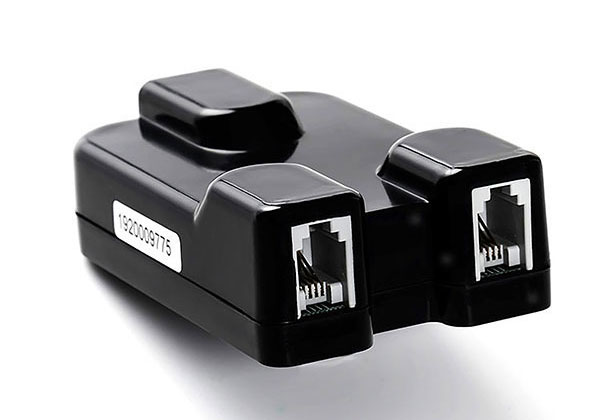

1、采用單體蓄電池參數傳感器監測方式

每塊蓄電池單獨配一個蓄電池參數傳感器，以雙面膠、粘扣與扎帶固定于蓄電池表面或蓄電池架上。每個蓄電池參數傳感器可獨立采集蓄電池的電壓、內阻、極柱溫度，其中溫度傳感器安裝于測試線的負極冷壓端子處。模塊直接采用SBUS通訊電路，級聯方式連接。

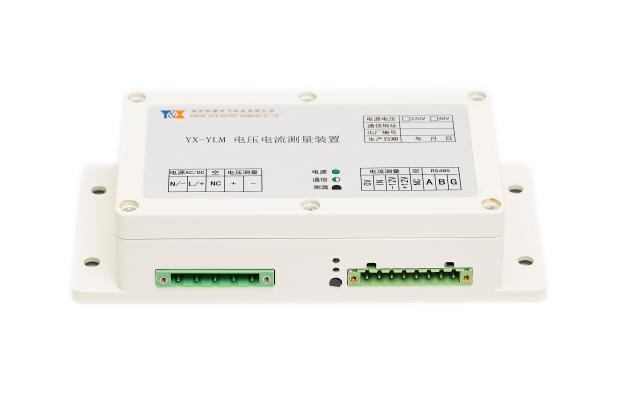

2、電池串電流、電壓采集裝置

每串蓄電池配備一個組電壓電流采集裝置，可以采集單串蓄電池組的總電壓和電流。

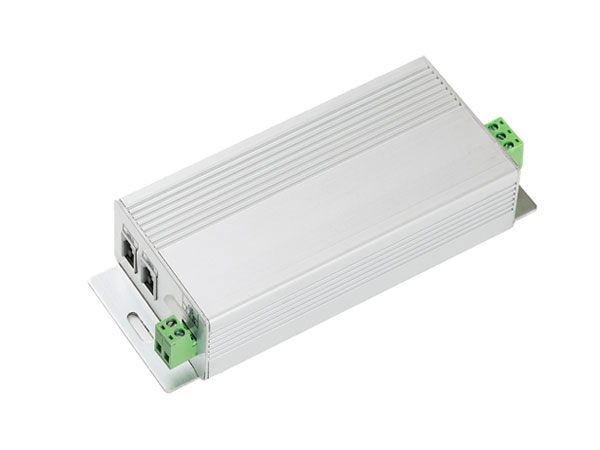

3、sbus轉485模塊

每串蓄電池都有一個sbus轉485模塊，用于將每一串蓄電池的電壓、電流、內阻、溫度的sbus信號轉換成485信號。

保定鈺鑫電氣科技有限公司專注蓄電池監測類產品的質量和研發，通過與華北電力大學、河北大學等科研院所的合作，專注產品的質量、拓寬產品應用范圍，研發出適合不同領域、不同環境的蓄電池在線監測系統，從而滿足用戶的個性化定制需求。如果貴公司想定制蓄電池監測接入方案，歡迎點擊客服或電話咨詢。
