隨著經濟的持續快速發展，電力、通訊、計算機等基礎行業正處于一個高成長時期，蓄電池和蓄電池監測模塊的使用也日益增長。鈺鑫電氣小編為您講解如何正確連接蓄電池和蓄電池監測模塊！

一、蓄電池監測模塊

蓄電池監測模塊主要是為閥控式密封鉛酸蓄電池、鋰電、凝膠或固定電池進行在線監測開發研制的。是基于蓄電池單體且以小直流放電的方法，測量蓄電池內阻的模塊，同時精密測量蓄電池的電壓和溫度的一款產品。蓄電池監測模塊帶有通訊接口，可以通過專用通訊總線和專有規約進行通訊。對蓄電池實現“狀態維修”有著百利而無一害的優勢。

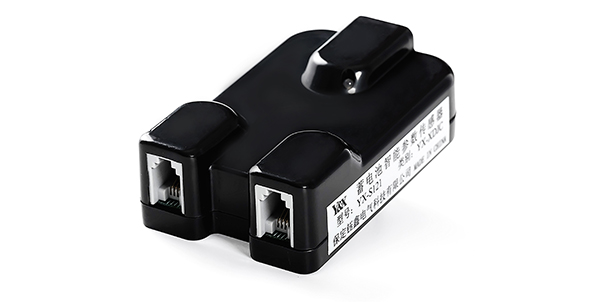

鈺鑫蓄電池監測模塊

二、蓄電池監測模塊電源線

（1）蓄電池監測模塊電源線分正負兩端；紅色連接蓄電池正極,黑色連接蓄電池負極（如果反接則會損壞蓄電池監測模塊）。

（2）通過電源線上的墊片固定到電池的極柱上。

（3）6芯端子連接參數傳感器模塊。

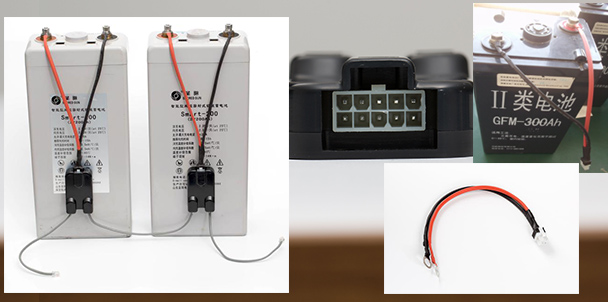

蓄電池監測模塊連接

三、蓄電池監測模塊連接方案

（1）一塊電池配裝一個參數傳感器模塊。

（2）測量電池電壓、電池接線柱溫度、電池內阻值。

（3）通過USB模塊和后臺監控軟件通訊。

（4）通過RJ11接口，使用通訊線可實現多個參數傳感器模塊的級聯。

（5）根據電池的電壓規格配裝相應的模塊；6V/12V電池配裝12V模塊，2V電池配裝2V模塊。

想要了解更多關于蓄電池監測模塊和蓄電池在線監測系統的信息，歡迎咨詢保定鈺鑫電氣科技有限公司！產品主要應用于電力、銀行、通信以及IDC數據機房等蓄電池監控領域。目前公司擁有YX-S、YX-M、YX-Y等多個系列幾十種型號的產品，可以針對不同行業用戶的定制產品解決方案。
