一、方案背景

隨著通信產業的快速發展，基站數量也越來越多，閥控式密封蓄電池作為保證基站供電的重要設備。從閥控式密封蓄電池產品結構、產品性能、基站蓄電池使用過程現場勘察情況等綜合因素來看，閥控式密封蓄電池在正常情況下使用1～4年后，其容量下降應不會這么快，造成基站蓄電池容量下降過快、使用壽命縮短的主要原因應在于其基站使用環境以及維護監控不到位有關。為此鈺鑫電氣專門針對湖北某基站蓄電池監測項目，研發出一套通信基站蓄電池在線監測系統，系統可以在線監測每節蓄電池的電壓、溫度、內阻。實現對蓄電池的準確預測，提前發現劣化蓄電池，并通過短信、聲光等多種方式進行告警。

二、客戶需求

1、針對通信基站蓄電池監測項目，現有2組48節2V蓄電池，在線監測單體電池的電壓、溫度、內阻。

2、實時監控蓄電池的運行狀態，及時發現落后電池并進行預警。

3、通過通信轉換裝置接入到用戶現有的監控系統，實時查看所有數據和告警信息的功能。

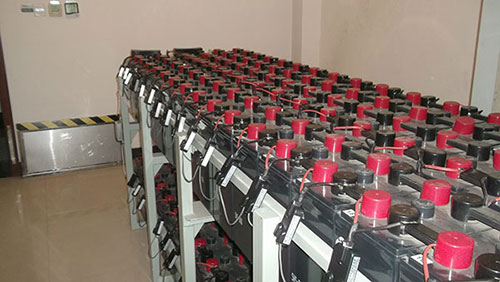

三、通信基站蓄電池在線監測方案連接圖

四、方案詳細描述

1、采用單體蓄電池監測模塊

每塊蓄電池單獨配一個蓄電池監測模塊，以雙面膠、粘扣與扎帶固定于蓄電池表面或蓄電池架上。每個蓄電池監測模塊可獨立采集蓄電池的電壓、內阻、極柱溫度，其中溫度傳感器安裝于測試線的負極冷壓端子處。模塊直接采用SBUS通訊電路，級聯方式連接。

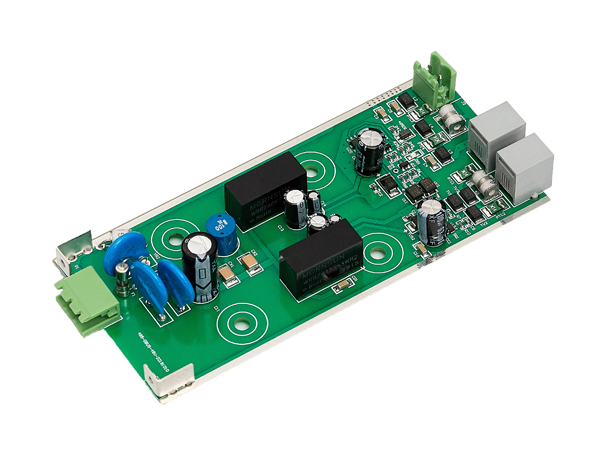

2、485通信轉換裝置

每串蓄電池都有一個485通信轉換裝置，用于將每一串蓄電池的電壓、電流、內阻、溫度的sbus信號轉換成485信號，上傳到用戶現有的監控系統中。

保定鈺鑫電氣科技有限公司專注蓄電池監測類產品的質量和研發，通過與華北電力大學、河北大學等科研院所的合作，專注產品的質量、拓寬產品應用范圍，研發出適合不同領域、不同環境的蓄電池在線監測系統，從而滿足用戶的個性化定制需求。如果貴公司想定制蓄電池監測接入方案，歡迎點擊客服或電話咨詢。

鈺鑫電氣，源頭廠家，品質穩定可靠
