一、方案背景

本系統是針對天津某項目變電站運行中，存在的蓄電池維護量較大、維護工作不到位、電池狀態難監測、不能及時有效處理故障蓄電池的因素，專門研發設計生產出一套用于監測管理蓄電池的變電站蓄電池在線監測系統。系統分布式采集蓄電池電壓、內阻、溫度、總電壓和充放電電流，實現蓄電池均衡充電管理，通過在線采集的方式對蓄電池的健康狀態進行遠程監控，并具備SOH管理、均衡管理功能，實現蓄電池智能化管理。

二、客戶需求

1、針對變電站3組324只12V蓄電池，實現在線采集蓄電池電壓、內阻、溫度、總電壓和充放電電流。

2、蓄電池內阻用單體蓄電池模塊采集的方式，實現蓄電池均衡管理功能。

3、系統要求可以通過局域網web瀏覽器方式在線查看數據，實現統一管理。

4、預測蓄電池的監控狀態，及時發現落后電池，并發送蓄電池告警信息等功能。

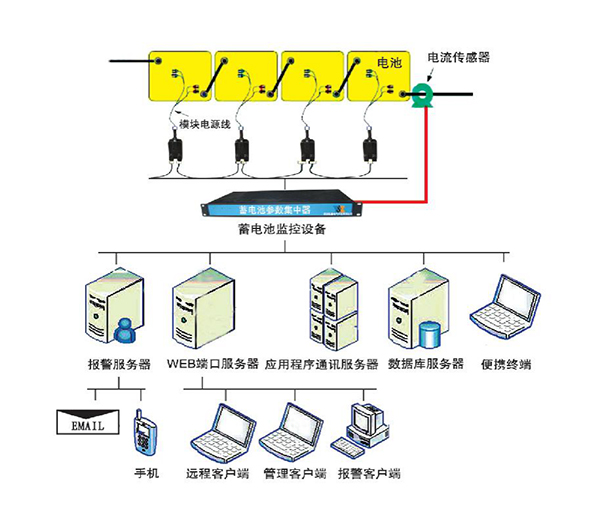

三、系統硬件拓?fù)鋱D

四、組網方案

變電站蓄電池在線監測系統由蓄電池參數傳感器、總電壓電流測量裝置、通信轉換裝置三部分組成。針對系統集成商客戶，提出的需求和我們確定的組網方案：

（1）3組324只12V蓄電池使用保定鈺鑫生產的蓄電池參數傳感器，采集每只單體蓄電池的電壓、溫度和內阻；

（2）總電壓電流測量裝置使用保定鈺鑫生產的YX-YLM電壓電流測量裝置，在線采集每組蓄電池組電壓、充放電電流以及環境溫度；

（3）通信設備使用保定鈺鑫生產的485通信轉換裝置負責協議轉換，采用標準的 model_bus協議，接入客戶現有集成商系統中；

保定鈺鑫電氣科技有限公司專注蓄電池監測類產品的質量和研發，通過與華北電力大學、河北大學等科研院所的合作，專注產品的質量、拓寬產品應用范圍，研發出適合不同領域、不同環境的蓄電池在線監測系統，從而滿足用戶的個性化定制需求。如果貴公司想定制蓄電池監測接入方案，歡迎點擊客服或電話咨詢。

鈺鑫電氣，源頭廠家，品質穩定可靠
