一、方案概述

列車備用電源采用以蓄電池為能源核心的供電系統，運輸環境惡劣，震動強度大，時間長，溫度變化大，溫差范圍寬，同時受風霜雨雪天氣環境影響較大，亟需一套安全性能高、環境適應性強、抗擾性能強的在線監測系統。

保定鈺鑫電氣針對列車系統，特設計一套適用于鐵路發電車備用蓄電池在線監測與安全防護的系統，本蓄電池在線監測系統為列車環境專用，由防水連接線（內含溫度探頭，需定制）、信號采集器、GPRS通信天線、后端服務器幾部分構成，用戶可通過瀏覽器查看數據。

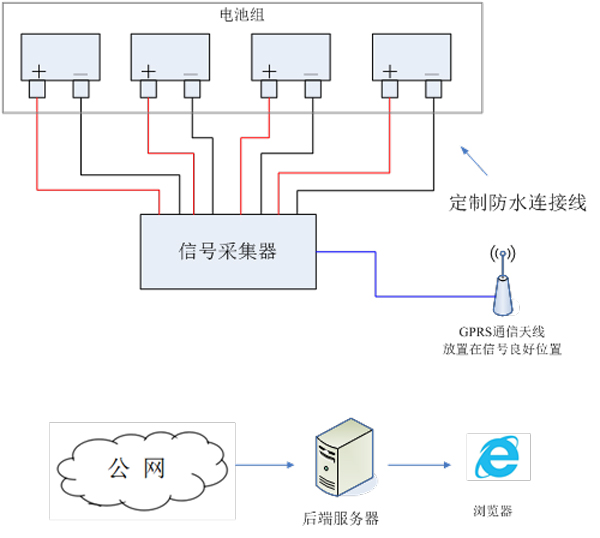

二、系統拓?fù)鋱D

三、系統構成

（1）信號采集器：通過防水線路與電池極柱連接，獲取電池電壓、內阻、溫度數據，其中溫度傳感器封裝在線路一端，溫度探頭觸點與電池極柱貼合，通過電池極柱溫度探測電池內部溫度。

（2）防水連接線：信號采集與傳輸線，防水設計，長度需定制。

（3）GPRS通信天線：從信號采集器引出，需放置在信號良好的位置，用于與后端服務器進行數據通信。

（4）后端服務器：通過公網獲取采集信號，并對數據實時計算分析，用戶可通過瀏覽器進行數據查看。

四、實現功能

（1）每塊蓄電池實時在線監測電壓、溫度、內阻的數據；

（2）通過數據實時分析判斷電池漏酸、漏液、極柱腐蝕狀態；

（3）數據和狀態異常時，主動上送告警信息；

（4）長期保存歷史數據，數據可導出分析。

五、系統界面

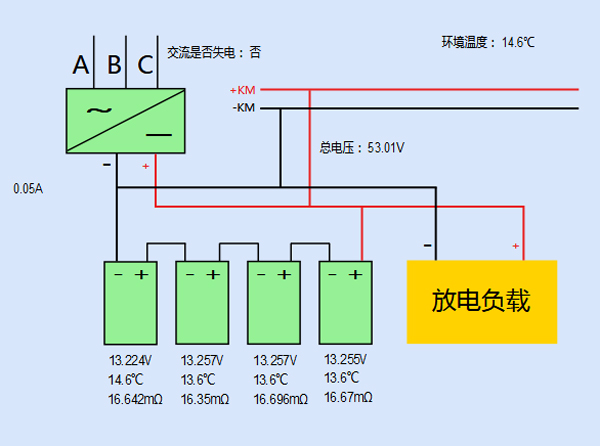

5.1查看電池單體內阻、溫度、電壓。

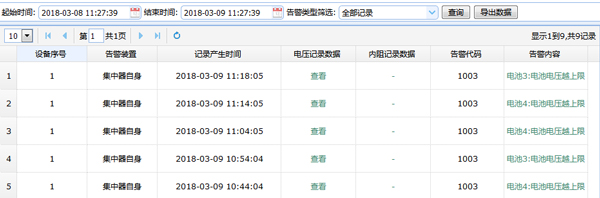

5.2查看告警信息

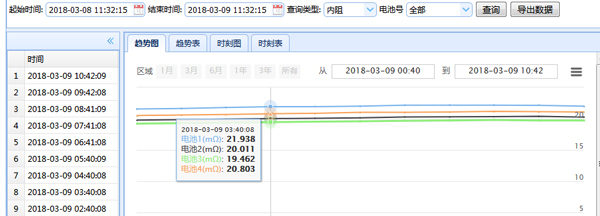

5.3查看歷史數據及曲線變化

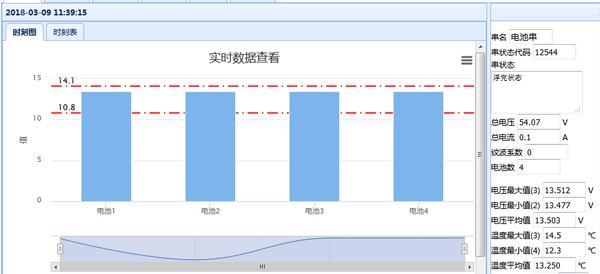

5.4狀態綜合查看與分析
