蓄電池網絡在線監控意義

蓄電池網絡在線監測管理就是要在電池運行過程中把握電池的真實運行狀態，確保蓄電池在任何時候均能提供足夠的后備動力。蓄電池在線監測管理產品的主要意義包括：

01真正實現電池的預防性維護和狀態檢修。防止正常電源突然中斷后，因蓄電池、逆變電源等直流系統動力不足造成主設備損壞或被迫停止運行而引起的重大事故。

02改善電池的使用條件，延長電池的使用壽命。

03避免盲目更換電池，減少電池更換費用。

04降低電池現場維護費用。

05便于集中監控和網絡化管理，變被動監管為主動監管。

06保證直流系統所需要的電能，防患于未然，減少蓄電池故障發生率。

方案詳細描述

1、蓄電池端的監測分三種方式

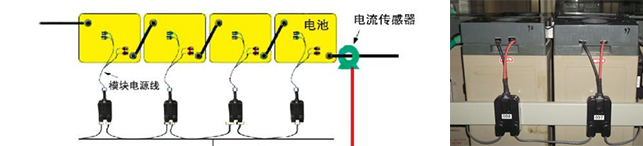

（一），采用單體智能參數傳感器監測方式

每塊蓄電池單獨配一個蓄電池參數傳感器，以雙面膠、粘扣與扎帶固定于蓄電池表面或蓄電池架上。每個蓄電池參數傳感器可獨立采集蓄電池的電壓、內阻、極柱溫度，其中溫度傳感器安裝于測試線的負極冷壓端子處。模塊直接采用SBUS通訊電路，級聯方式連接。

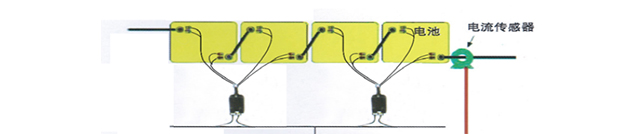

（二），采用二合一智能參數傳感器監測方式

每兩塊蓄電池配一個二合一智能參數傳感器，以雙面膠、粘扣與扎帶固定于蓄電池表面或蓄電池架上。每個蓄電池參數傳感器可獨立采集蓄電池的電壓、內阻、極柱溫度，其中溫度傳感器安裝于測試線的負極冷壓端子處。模塊直接采用SBUS通訊電路，級聯方式連接。

（三），采用Smart智能蓄電池方式

Smart智能蓄電池，自身帶有電壓、內阻、溫度測量功能，具有儲運開關通訊接口等技術，通訊可以采用SBUS通訊電路，級聯方式連接。

蓄電池端三種監測方式對比

（1）單體智能參數傳感器方式：適用于電力、銀行、鐵路、石油等行業，新、舊電池組的在線監測，具有安裝簡單、美觀、測量精度高等優點。相比較于二合一方式與Smart智能蓄電池方式成本稍高。

（2）二合一智能參數傳感器方式：適用于鐵塔公司等蓄電池數量比較巨大，對成本控制要求比較高的場合。新、舊電池組都能安裝，主要的特點是性價比高，但是測量精度與單體智能參數傳感器相比略低，測量策略要復雜一些。

（3）Smart智能蓄電池：適用于新建站點或者老站點舊電池更換，具有測量準確，抗干擾能力強、安裝簡單、美觀、安全性高等優點。價格適中，但是能節省一大筆安裝費用，所以與二合一智能參數傳感器方式性價比不相伯仲。

2、電池串電流、電壓采集裝置

每串蓄電池配備一個電壓電流采集裝置，可以采集單串蓄電池組的總電壓和電流。

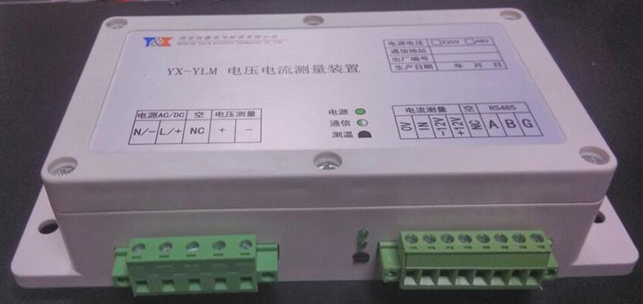

電壓電流采集裝置

3、sbus轉485模塊

每串蓄電池都有一個sbus轉485模塊，用于將每一串蓄電池的電壓、電流、內阻、溫度的sbus信號轉換成485信號。

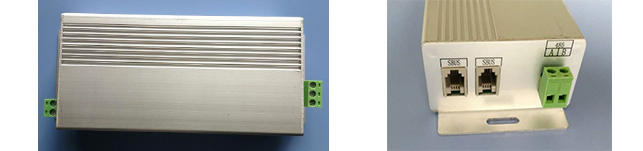

sbus轉485模塊

4、集中器

集中器相當于帶本地顯示和存儲功能的小型電腦，可以對蓄電池組進行日常的數據采集和簡單的告警判別，可以接收電壓、電流測量裝置傳過來的信息，蓄電池監測單元直接通訊，具有TCP/IP網絡通訊接口。

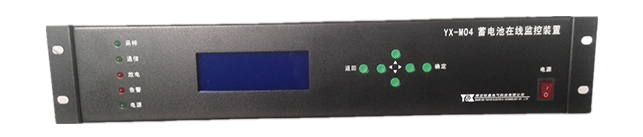

集中器

5、服務器

服務器采用工業用服務器，24小時運行。

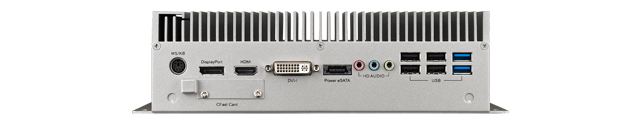

工業用服務器

6、報警

監控后臺分析軟件運行在linux系統，具有WEB發布功能，具體的報警功能有蓄電池內阻高越限、電壓越高、越低限、電流越限、溫度越限、壓差高越限、內阻變化趨勢越限時告警，蓄電池失效預報警，蓄電池失效注意報警，蓄電池剩余容量報警等功能。并且具有多種報警的人機交互方式，包括EMAIL報警、短信報警、聲音報警和燈光報警。

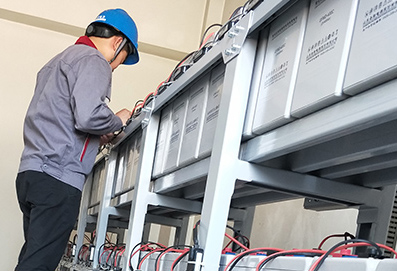

方案應用

1、電廠與變電站應用場合：

兩組，每組108塊蓄電池，共216塊。

方案一：

站端：1臺集中器+2臺電壓電流測量裝置+206塊單體智能參數傳感器。

局端：1臺后臺服務器將所有站端集中器管理起來，并進行WEB發布。

方案二：

站端：1臺集中器+2臺電壓電流測量裝置+206塊Smart智能蓄電池的方案。

局端：1臺后臺服務器將所有站端集中器管理起來，并進行WEB發布。

2、鐵塔公司應用場合：

單串24塊蓄電池

方案一：

站端：1臺sbus在轉換模塊+1臺電壓電流測量裝置+12塊二合一智能參數傳感器。

局端：1臺后臺服務器將所有站端集中器管理起來，并進行WEB發布。

3、應用場合區分：

（1）在新建或者改擴建直流機房一般建議采用智能蓄電池+集中器+電壓電流測量裝置的方案。

（2）在已安裝了蓄電池直流機房一般建議采用單體或者二合一+集中器或sbus轉485裝置+總電壓總電流裝置的方案。

（3）在鐵塔等應用數量巨大，對成本控制要求非常嚴格的場合建議采用二合一+sbus轉485裝置+總電壓總電流裝置的方案。

另外在鐵塔公司的應用場合當中sbus轉485裝置與總電壓總電流裝置是集成到一個設備當中的。
